Sektor Terminals

Der Terminal sektor ist ein Sektor der Bewegung. Die Lagerung und der Umschlag von flüssigen und gasförmigen Massengütern ist ein kontinuierlicher Prozess, der auf effiziente, saubere und sichere Weise abläuft. Die Terminals sorgen für die Verfügbarkeit von Rohstoffen, die für unsere Gesellschaft lebenswichtig sind. In diesem Sektor werden Stoffe wie Lebensmittel, Kraftstoffe und Chemikalien in einer beeindruckenden Infrastruktur aus Transportleitungen und Lagertanks transportiert und gelagert. Es gibt spezialisierte Standorte, an denen Stoffe verarbeitet oder veredelt werden, wie z. B. Blending, und es gibt LNG-Terminals, an denen u. a. Flüssiggas für das Gasleitungsnetz aufbereitet wird.

In diesem Sektor stehen Effizienz, Liefertreue und Sicherheit im Mittelpunkt aller Aktivitäten; Zwischenfälle und Unglücke müssen jederzeit verhindert werden. Die Anlagen sind mit Vorsichtsmaßnahmen und Sicherheitssystemen ausgestattet, die Mitarbeiter werden gezielt geschult und Verfahren sorgen für sichere Arbeitsmethoden. Beschilderung und Markierungen spielen eine wichtige Rolle bei der Information aller Nutzer eines Terminals. Von Sicherheitshinweisen bis hin zu einer klaren Wegeführung über ein Terminal – all diese Aspekte fügen sich nahtlos zu einem effizienten und sicheren Betrieb zusammen.

Fit für den Zweck

Blomsma Signs & Safety konzentriert sich auf die effektive und systematische Anwendung von visueller Kommunikation wie Sicherheitszeichen, Prozesskennzeichnung, Objektmarkierungen und Beschilderung. Unser Credo lautet ‘Fit for Purpose’, d.h. eine qualitativ und intrinsisch angemessene Beschilderung und Kennzeichnung für den vorgesehenen Zweck. Mit einem systematischen Ansatz sind wir in der Lage, die Beschilderung aus der Hubschrauberperspektive zu gestalten. Das Ergebnis ist ein verständliches und universelles Leitsystem, das effizient informiert, zur Kultur passt und schrittweise realisiert werden kann.

Rechtlicher Rahmen und Beschilderung

Es gibt eine Reihe von Anforderungen und Vorschriften, die der Terminalsektor einhalten muss. In unserer Übersicht über Normen und Gesetze finden Sie eine Auswahl von Normen und Gesetzen, die sich auf Sicherheitszeichen und Kennzeichnung beziehen.

Der gesetzliche Rahmen schreibt Sicherheitszeichen vor, um Unfällen vorzubeugen. Die europäische Richtlinie 92/58/EWG ist die Grundlage für die europäischen Mitgliedsstaaten und hat ihre Übersetzungen in nationale Gesetzgebung.

Neben hilfreichen Links zu Galerieprojekten und White Papers finden Sie auf dieser Seite die folgenden Themen:

• Ankommen und Bewegen auf der Baustelle
• Übersicht über Tanks und Rohrleitungen
• Anti-Rutsch um Lagertanks
• Sicherheitszonen, EX-Zonen und Objekte mit hohem Risiko
• Brandbekämpfung und Rettung

Ankommen und Bewegen auf dem Gelände

Terminals erstrecken sich im Allgemeinen über eine große Fläche. Es gibt Straßen und Zugänge zum Terminal, und wenn sie in einem Hafen liegen, gibt es Anlegestellen. Bereits bei der Ankunft ist es wichtig, Besucher, Kunden, Mitarbeiter und Lieferanten über die Sicherheitspolitik, das erwünschte Verhalten und die zu verwendenden Präventiv- und Schutzausrüstungen zu informieren. Von diesem Punkt aus kann man auch auf allgemeine Gefahren und Risiken aufmerksam gemacht werden, die auf dem Gelände bestehen. Hier beginnt auch die Reise, der Weg zum Ziel am Terminal. Ein wichtiger Punkt, an dem eine strukturelle visuelle Informationsversorgung beginnt, Sicherheitsregeln und Routenführung. Das Aufzeigen von Zielen auf dem Terminal, wie z. B. Servicegebäuden, Verladerampen und Verteilern, trägt sowohl zur Sicherheit als auch zur Effizienz bei. Ein Tankwagen mit Chemikalien, der eine unerwünschte Route über das Terminal fährt, birgt zahlreiche Risiken. Auch der Weg vom Terminal weg, wie z. B. die Fluchtwege und der Weg zum Sammelplatz, sind unverzichtbare Bausteine in einem Signalsystem auf einem Terminal. In der Praxis gibt es Normen, die einen klaren Mix aus Wegeführung, Beschilderung und Sicherheitskennzeichnung ermöglichen.

Übersicht über die Tanks und Leitungen

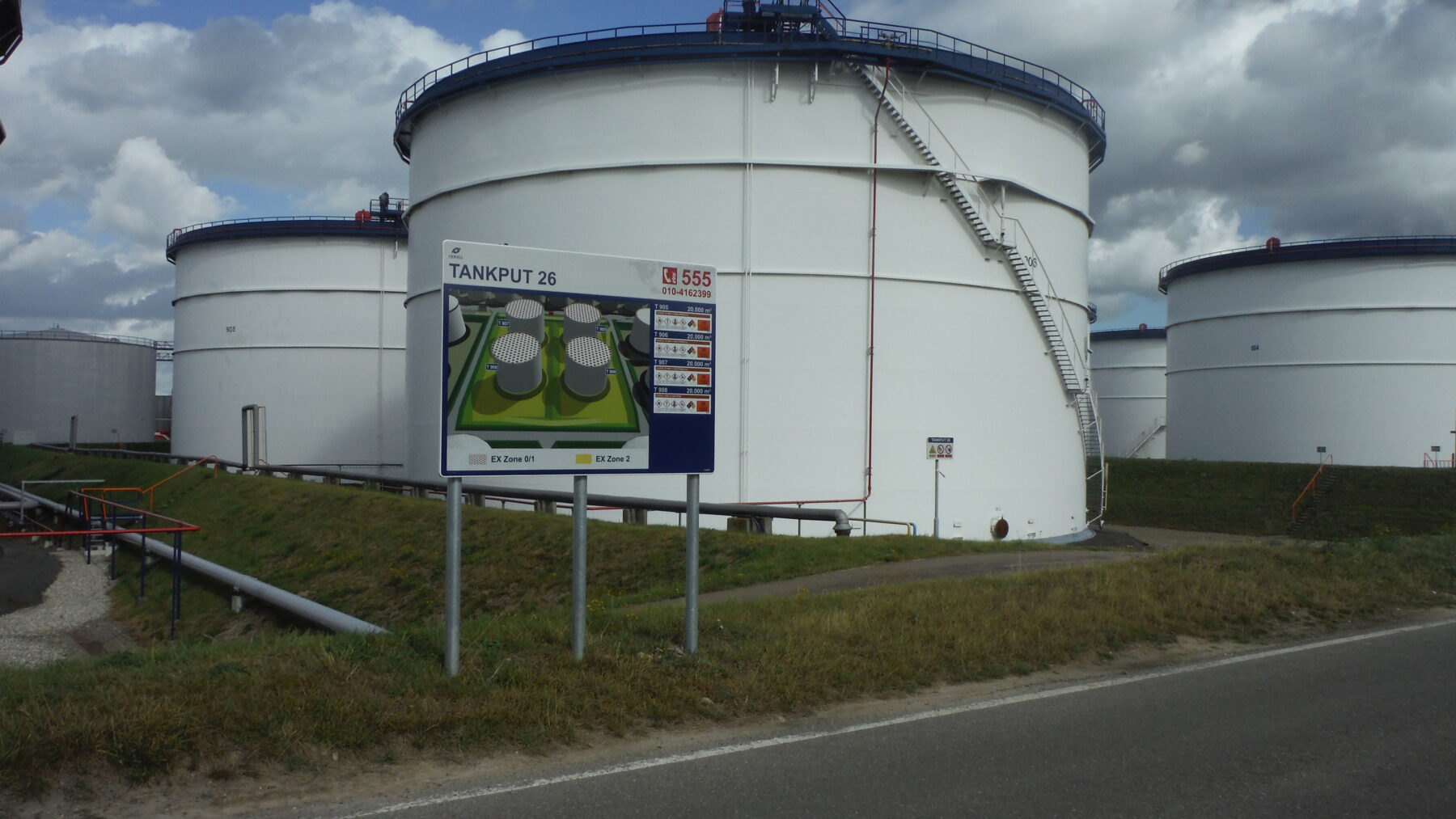

Für ein Terminal ist es wichtig, einen Überblick über die Tanks und Rohrleitungen zu haben, um die Betriebsführung, die Sicherheit und die Vorschriften zu gewährleisten. Dazu gehören Informationen wie Tanknummern, Fassungsvermögen, Inhalt und etwaige Gefahrenmerkmale der gelagerten oder transportierten Stoffe. Wenn man sich einem Tanklager nähert, kann eine Übersichtstafel sogar einen schnellen Überblick über alle in den Tanks gelagerten Stoffe geben. Die Übersichtschilder haben austauschbare Elemente und passen sich so dem dynamischen Charakter eines Tanklagers an. Rohrleitungen werden an praktischen Stellen mit den gesetzlich vorgeschriebenen Markierungen versehen, da ein Terminal über Rohrleitungen verfügt, die über weite Strecken keine Ventile oder Abzweigungen aufweisen.

Die Kennzeichnung von Rohrleitungen ist ein ideales Mittel, um gleichzeitig integrierte Informationen anzuzeigen, die zum Betrieb des Terminals beitragen, wie z. B. die Kennzeichnung von” und bis” und die Rohrnummer. Die Kennzeichnung von Rohrleitungen auf Terminals ist eine Frage der richtigen Positionierung, der intelligenten Umsetzung mit zusätzlichen Informationen für den Betrieb und vor allem der richtigen Wahl des Formats und des verwendeten Materials. In Verteilern und Pumpenschächten ist die Intensität der Kennzeichnung höher als in Rohrleitungstrassen und Tankschächten. Mit der Anwendung der ISO 20560 für die Kennzeichnung von Rohrleitungen und Tanks und die Verwendung.

Anti-Rutsch um Lagertanks

Auf Terminals gibt es mehrere Situationen, in denen sich Personen durch Stürze verletzen können, häufig durch Stolpern oder Ausrutschen. Diese Situationen treten auf rutschigen Tankdächern, Treppen und Korbleitern auf, also an Orten, an denen sich Bediener, Inspektions- und Wartungsdienste regelmäßig aufhalten. Die Gefahr des Ausrutschens aufgrund rutschiger Oberflächen lässt sich oft leicht und baulich beheben. Tankdächer sind mit rutschfesten Laufwegen und Anti-Rutsch-Mustern um Mess- und Emissionspunkte herum versehen. Die Stufen von Treppen und die Sprossen von (Käfig-)Leitern werden mit eigens entwickelten Anti-Rutsch-Platten und -Profilen sicherer gemacht. Der Einsatz von rutschhemmenden Materialien führt schnell zu einer Verringerung von Unfällen und Zwischenfällen, die durch unangenehme Stürze und Ausrutschen verursacht werden.

Sicherheitszonen, EX-Zonen und risikobehaftete Objekte

Wo potenzielle Gefahrenquellen nicht beseitigt werden können, spielt die Sicherheitskennzeichnung eine wichtige Rolle. Sicherheitszonen, EX-Zonen und risikoreiche Objekte, in denen Risiken für die Sicherheit und Gesundheit Ihrer Mitarbeiter bestehen, werden mit effektiven Sicherheitskennzeichnungen gekennzeichnet. Diese Beschilderung hat den Zweck, über die potenziellen Gefahren und das gewünschte Verhalten in Form von verbotenen Handlungen und vorgeschriebenen Vorsichtsmaßnahmen zu informieren. Die Informationen werden sortiert, mit verständlichen Sicherheitszeichen nach ISO 7010, auf Verbundschildern und Markierungen dargestellt.

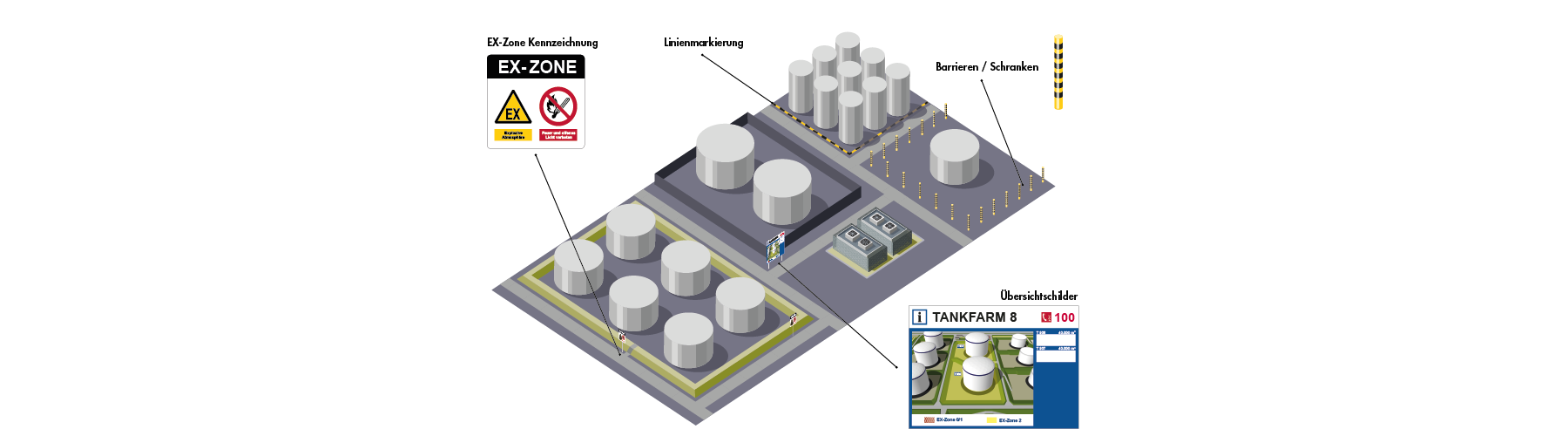

Sicherheitszonenschilder werden an ‘Battery Limits’, Eingängen zu Tankgruben, Pumpengruben, Ventilkäfigen und Verteilern sowie an Ladestegen (Jetty’s), Ladebuchten und Lagern von Gefahrstoffen und Gasflaschen verwendet. Zugangstüren zu technischen Räumen und Umspannwerken werden in ähnlicher Weise signalisiert. Eine konsequente Informationsbereitstellung im Einklang mit den geltenden Sicherheitsvorschriften. Die EX-Zonen (explosionsgefährdete Bereiche und Anlagen) können zusätzlich zu den gesetzlich vorgeschriebenen Sicherheitssymbolen mit grafischen Darstellungen, 3D-Übersichtstafeln und Fototafeln mit Zonenkonturen verdeutlicht werden. Im Terminalbereich ist eine Kombination von Tanklager-Übersichtsschildern oft ein Standardbestandteil des vorhandenen Informationssystems, unterstützt durch praktisches Stadtmobiliar wie Absperrpfosten und Schranken.

Brandbekämpfung und Rettung

Bei Übungen und Notfällen ist eine schnelle Identifizierung der Standorte von Feuerlöschern, Löscheinrichtungen, Meldesystemen und Rettungsgeräten erforderlich. Die Sicherheitskennzeichnung ist das Mittel zur eindeutigen Kennzeichnung dieser Stellen. Die einheitliche Verwendung von Symbolen nach ISO 7010 und ISO 3864 sorgt für eine breite Erkennbarkeit auf der Grundlage von etablierten Sicherheitsfarben, -formen und -zeichen. Ressourcen können auf verschiedene Weise signalisiert werden, wichtig ist dabei, dass die Beschilderung sicherstellt, dass der Ort aus der erforderlichen Entfernung gesehen werden kann. Größe, Form der Schilder und Platzierung sind bei der Planung und Umsetzung der Beschilderung von Feuerwehr- und Rettungsmitteln von wesentlicher Bedeutung. Beispiele für die Kennzeichnung von Feuerlösch- und Rettungsmitteln sind die Beschilderung von Feuerlöschern, Handfeuermeldern, in Betrieb befindlichen (Gas-)Löschanlagen, Standorten von Hydranten und Ventilen an Löschwasserleitungen, Notduschen und Erste-Hilfe-Ausrüstung. Übersichtsschilder geben einen Einblick in das Löschwassernetz und die Funktion der Ventile. Die Beschilderung der Betriebsmittel sollte den Symbolen entsprechen, die auf den Sicherheitsplänen wie z. B. Sicherheitsplänen und Nutzungsgenehmigungsplänen dargestellt sind. Alle diese Komponenten sind Teil eines Systems zur Sicherheitskennzeichnung von Terminals.
