EX-Zone Kennzeichnung

Was ist eine EX-Zone?

EX-Zone steht für einen Bereich oder Raum, in dem eine explosionsfähige Atmosphäre vorhanden sein kann. Eine explosionsfähige Atmosphäre ist ein Gemisch aus brennbaren Stoffen und Luft. Stoffe wie (brennbare) Gase und Flüssigkeiten oder Staub unter bestimmten atmosphärischen Bedingungen. Die Kombination aus dem Vorhandensein einer explosionsfähigen Atmosphäre und einer Zündquelle kann zu einer Explosion führen.

“An Explosive atmosphere is a mixture with air, under atmospheric conditions, of flammable substances in the form of gases, vapours, mists or dusts in which, after ignition has occurred, combustion spreads to the entire unburned mixture” – Directive 1999/92/EC Article 2

Mehr über Directive 1999/92/EC Article 2

Zur Verhinderung und zum Schutz vor Explosionen gibt es in den meisten Ländern Gesetze und Vorschriften, wie z. B. die europäische Richtlinie 1999/92/EG. (ATEX 153, früher bekannt als ATEX 137). ATEX ist eine Abkürzung für ATmosphere EXplosible, eine gefährliche Atmosphäre.

EX-Zonen treten bei der Lagerung von brennbaren Chemikalien, bei der Lagerung von Gasflaschen und bei Prozessen auf, bei denen Emissionen freigesetzt werden können. Beispiele sind Entlüftungen, Ventile und Flansche in Rohrleitungssystemen. Orte, an denen feine Feststoffe verarbeitet, versandt und gelagert werden, können aufgrund der Gefahr einer Staubexplosion eine EX-Zone sein. Auch ganze Anlagen, Tankgruben und Rohrleitungsstrecken können als explosionsgefährdete Bereiche eingestuft werden. Das Betreten einer EX-Zone ist nur unter Einhaltung verschiedener Sicherheitsmaßnahmen erlaubt.

Warum EX-Zonen kennzeichnen?

Die Kennzeichnung von Bereichen ist ein wichtiger Bestandteil der Sicherheitsbeschilderung und gesetzlich vorgeschrieben. Sie verdeutlicht und gibt den Menschen eine gute Vorstellung davon, wo sich EX-Zonen befinden.

“Where necessary, places where explosive atmospheres may occur in such quantities as to endanger the health and safety of workers shall be marked with signs at their points of entry” – Directive 1999/92/EC Article 7, 3e

Mehr über Directive 1999/92/EC Article 7, 3e

Die Europäische Kommission hat einen unverbindlichen Leitfaden für bewährte Praktiken zur Umsetzung der Richtlinie 1999/92/EG als Hilfsmittel herausgegeben, siehe diesen Link. Darin heißt es unter anderem, dass es nicht sinnvoll ist, einen gesamten geschützten Teil einer Anlage zu kennzeichnen, und dass, wenn nicht ein ganzer Raum, sondern nur ein Teil davon ein gefährlicher Bereich ist, dieser mit einer gelb-schwarzen Schattierung gekennzeichnet werden kann.

Das allgemeine EX-Warnzeichen kann durch weitere Erläuterungen ergänzt werden, die Auskunft über Art und Häufigkeit des Vorhandenseins einer explosionsfähigen Atmosphäre geben. Weitere Zusätze sind Sicherheitssymbole wie das Verbot des Rauchens und des offenen Feuers. Beim Vorhandensein von Gasen kann auch eine Erstickungsgefahr durch Emissionen bestehen. Um Mitarbeiter, Besucher und Lieferanten darüber zu informieren, wo sich EX-Zonen an einem Standort befinden, setzt Blomsma Signs & Safety Sicherheitsbeschilderung in Form von Verbundschildern, EX-Zonen-Abdrucktafeln, Linien und Abgrenzungen ein.

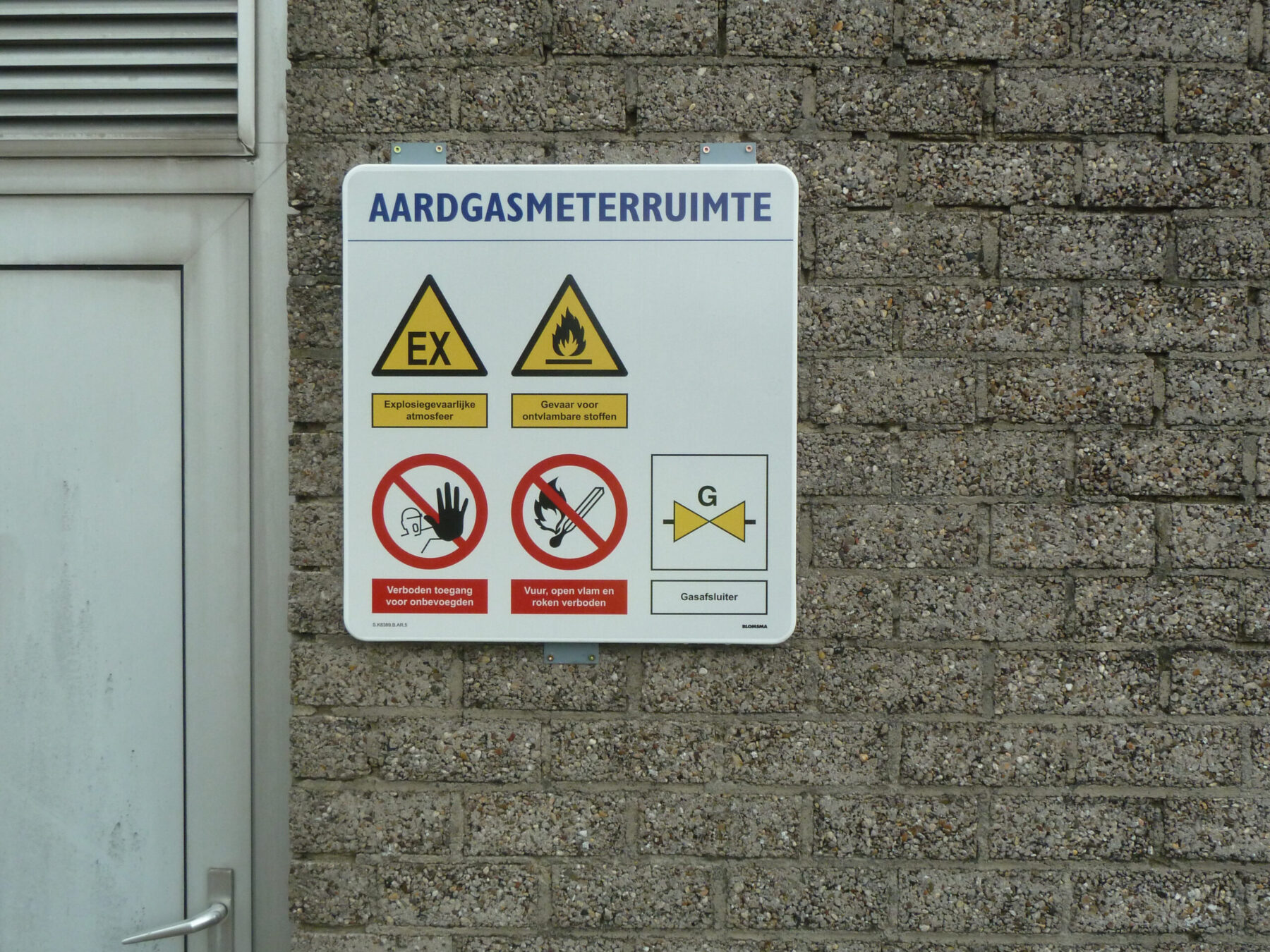

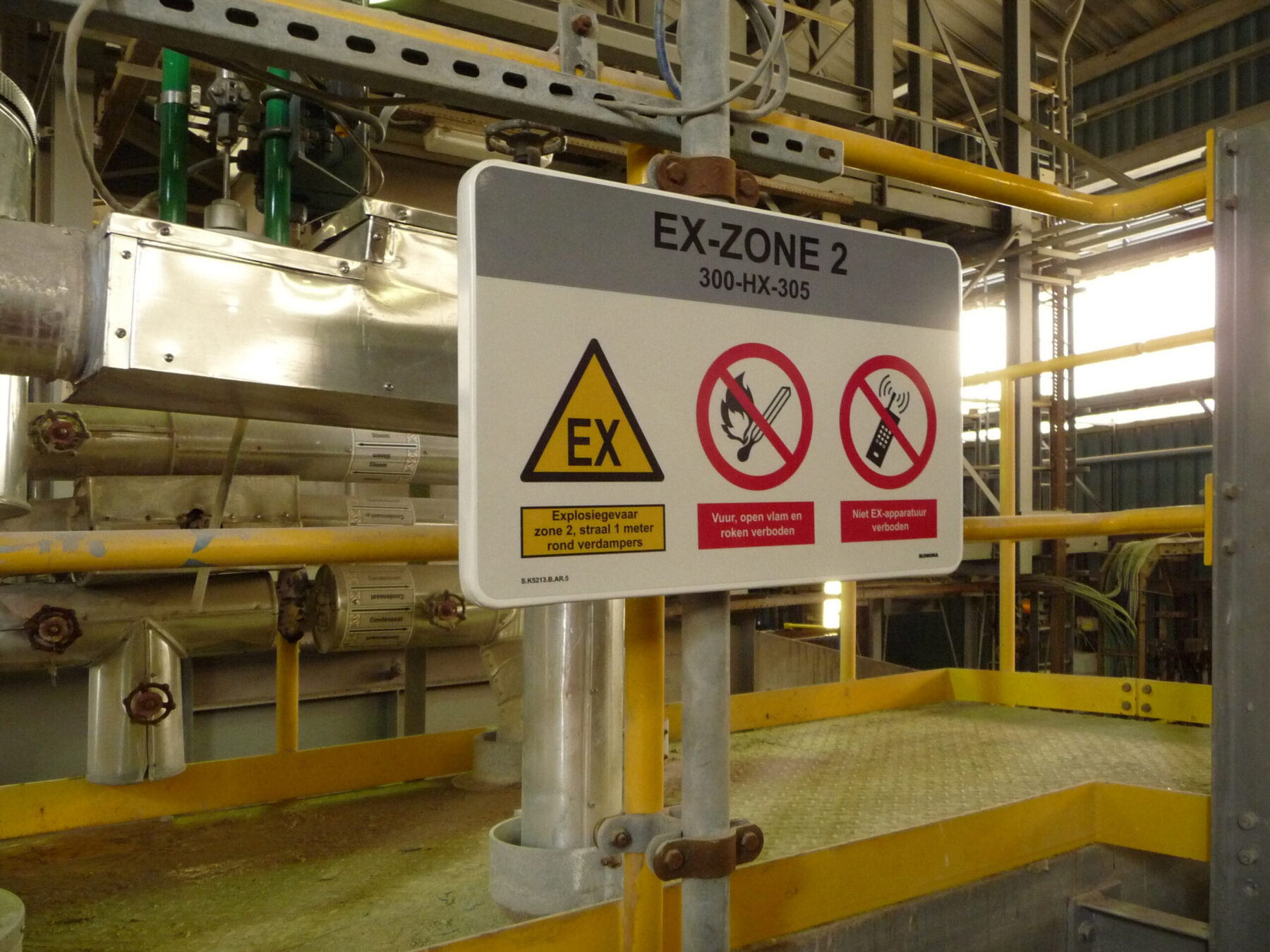

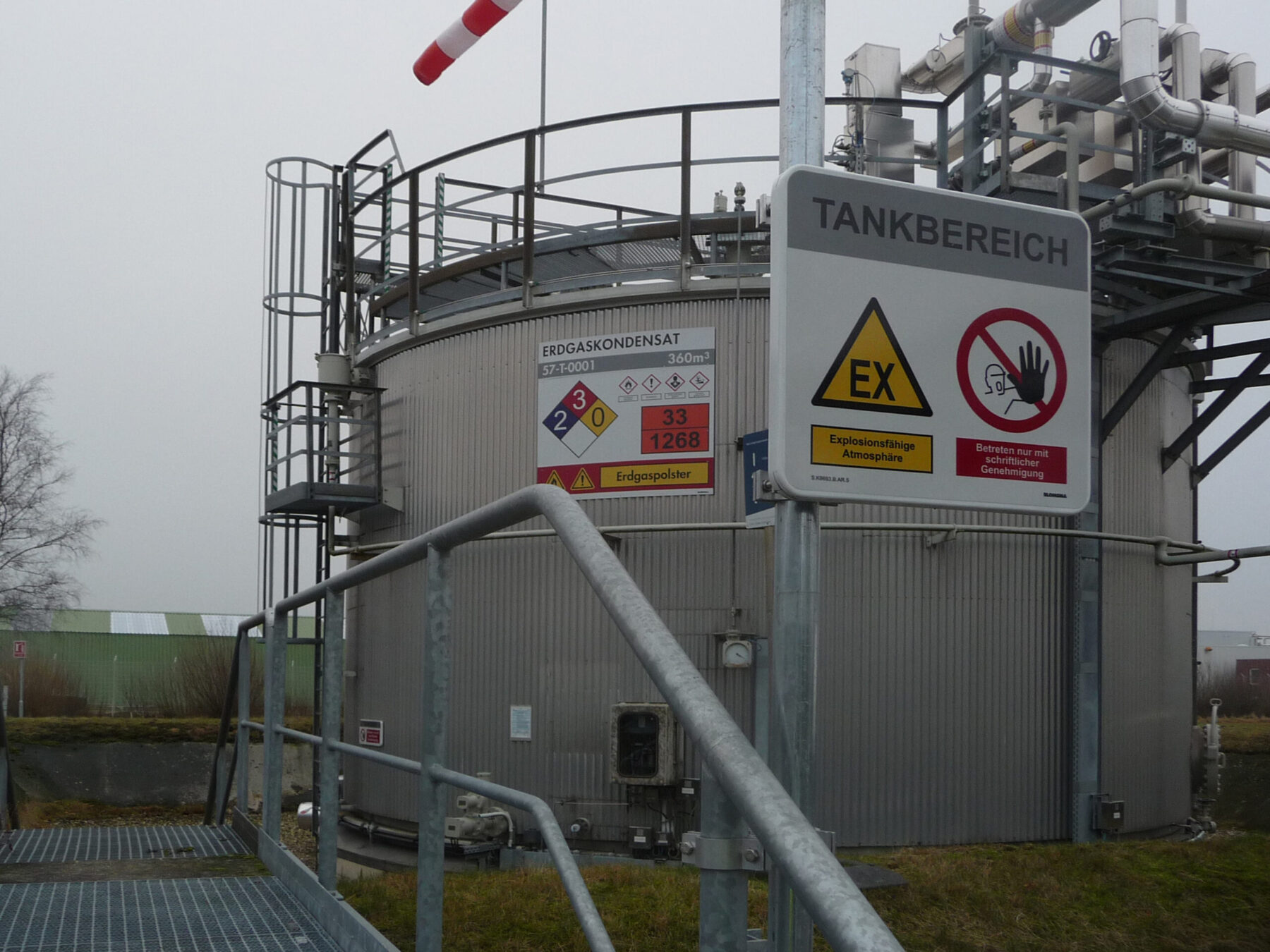

Kombinierte Schilder für EX-Zonen

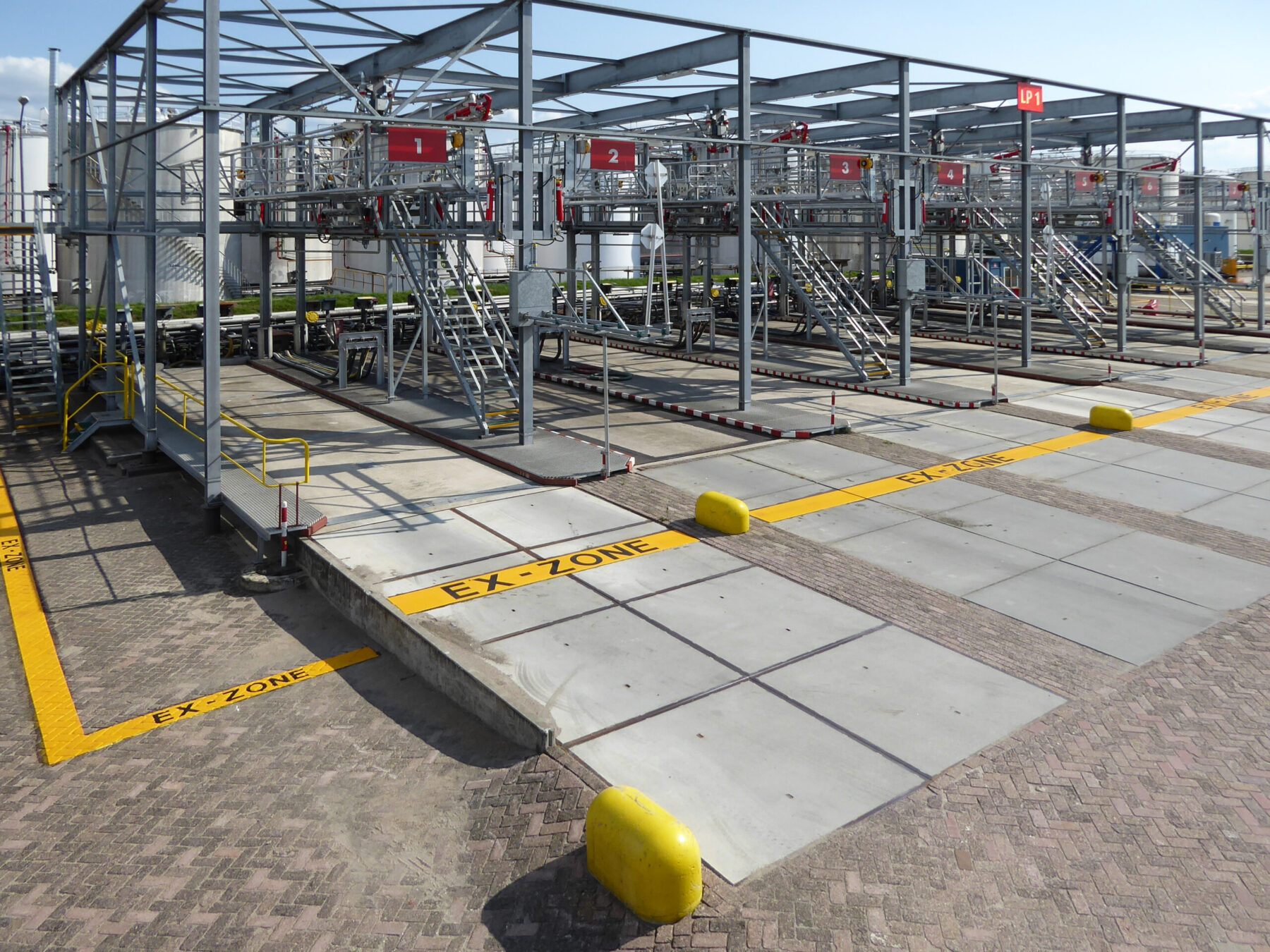

Bei der Kennzeichnung von EX-Zonen verwenden wir hauptsächlich Verbundschilder. Überall dort, wo eine EX-Zone betreten wird, gelten in den meisten Fällen weitere Gefahren, Verbote und Gebote, die angezeigt werden müssen. Beispiele hierfür sind Sicherheitssymbole, die die Verwendung bestimmter Geräte wie Funkgeräte, Mobiltelefone oder die Verwendung von Explosionsmessgeräten verbieten oder vorschreiben. Darüber hinaus können Linien und Abgrenzungen angebracht werden, um die Grenze der Zone deutlich zu markieren und unerwünschte Verkehrsströme in diesen Bereichen zu vermeiden.

3D impressieborden voor EX zone signalering

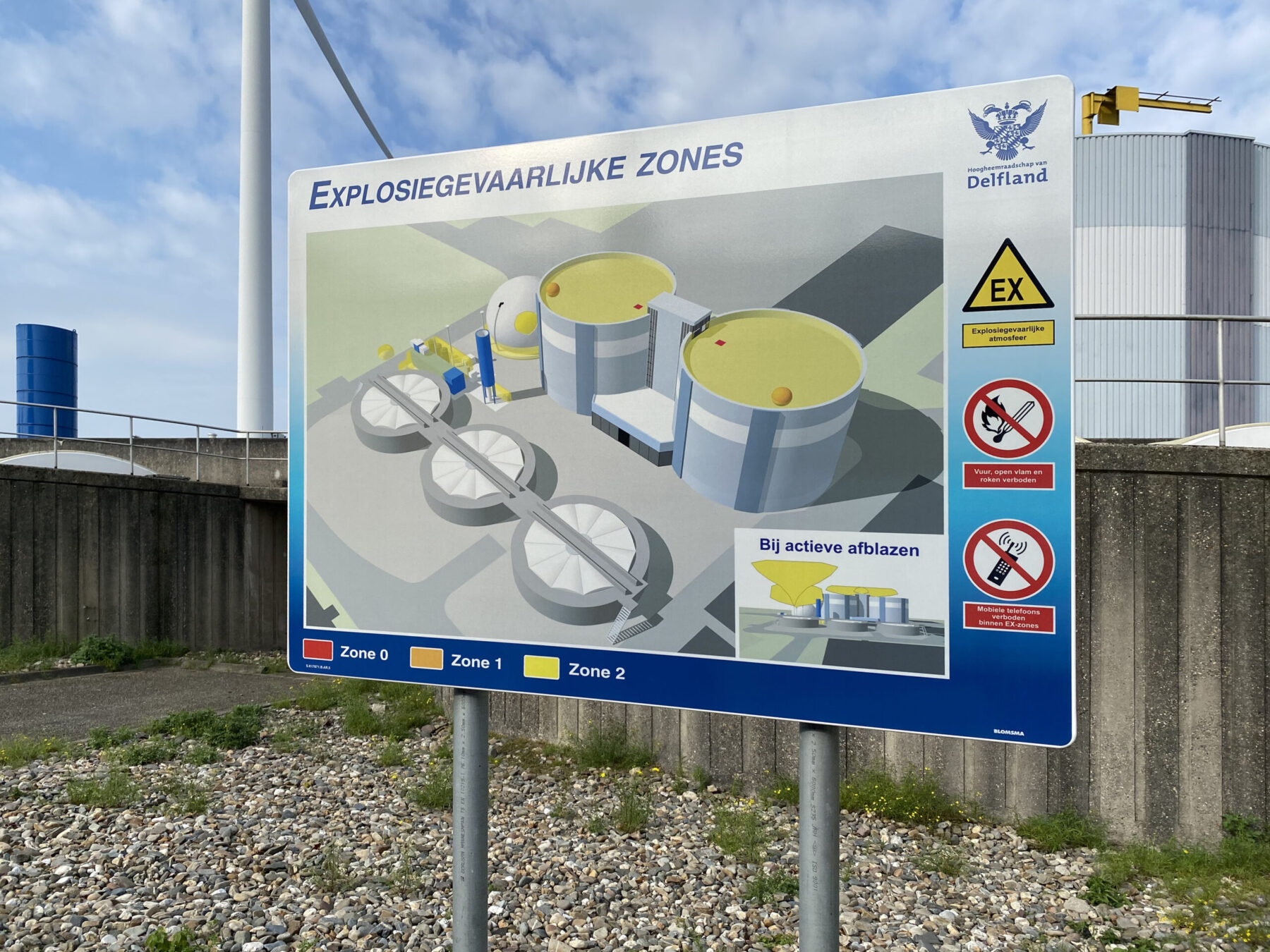

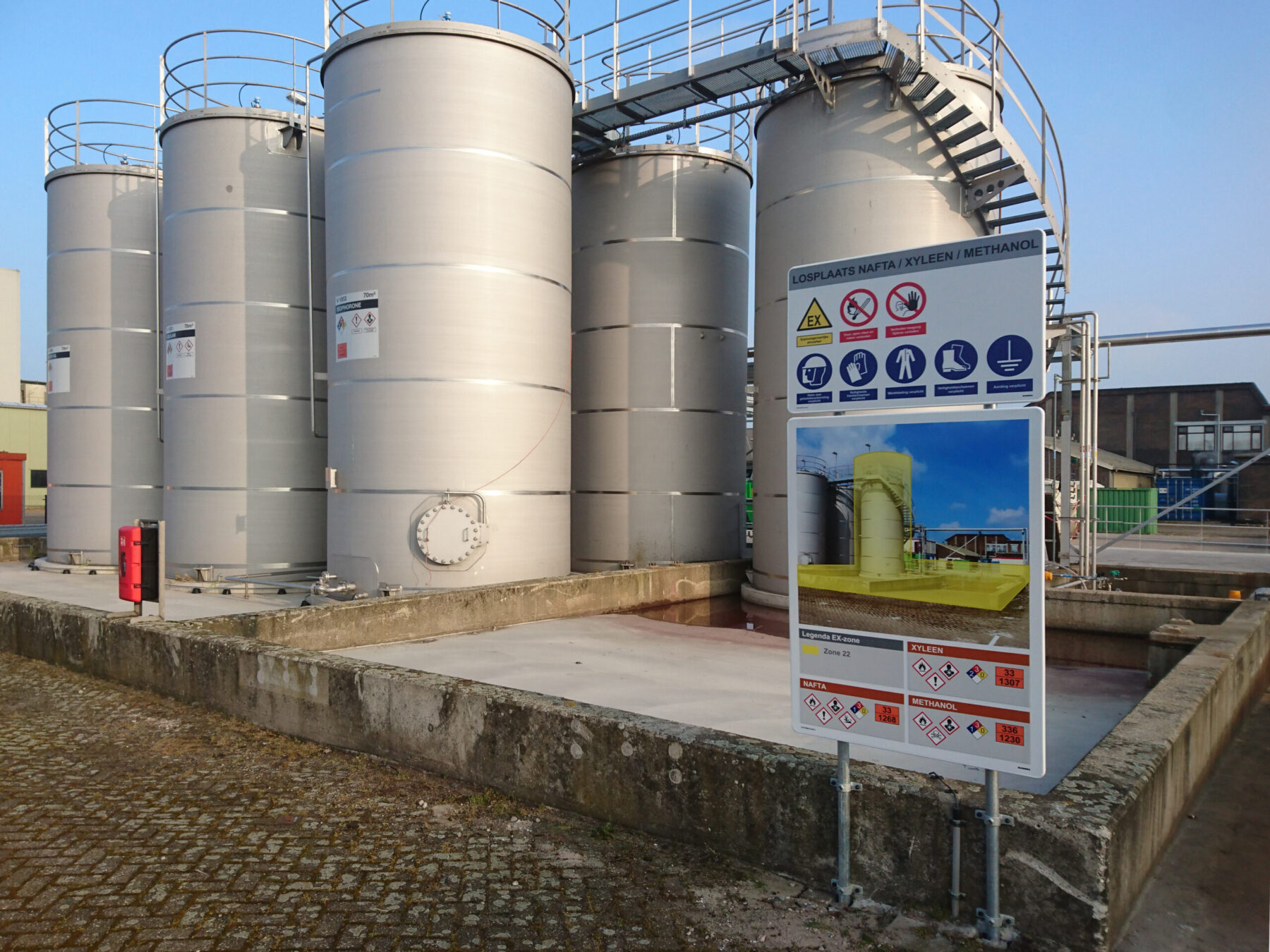

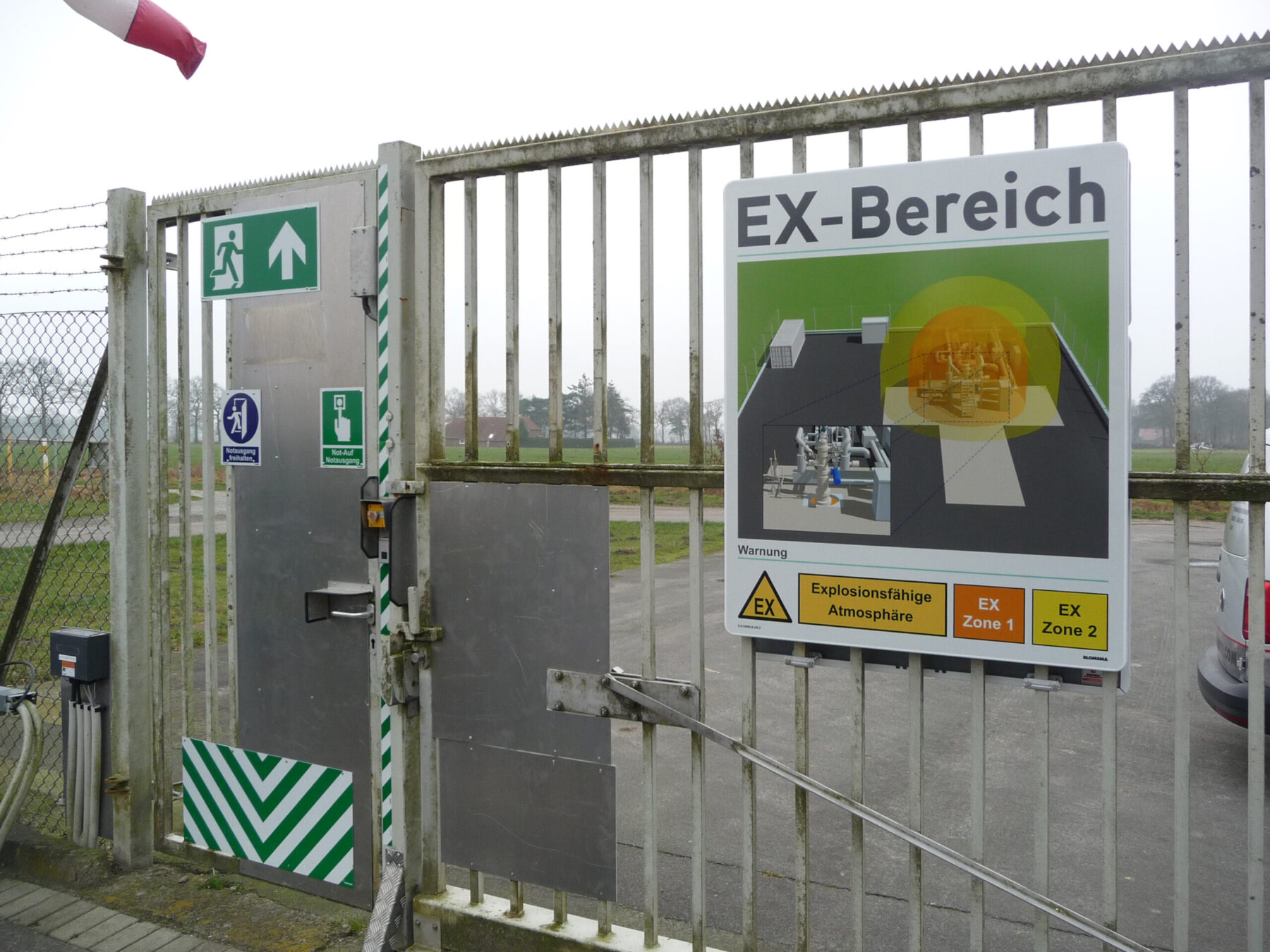

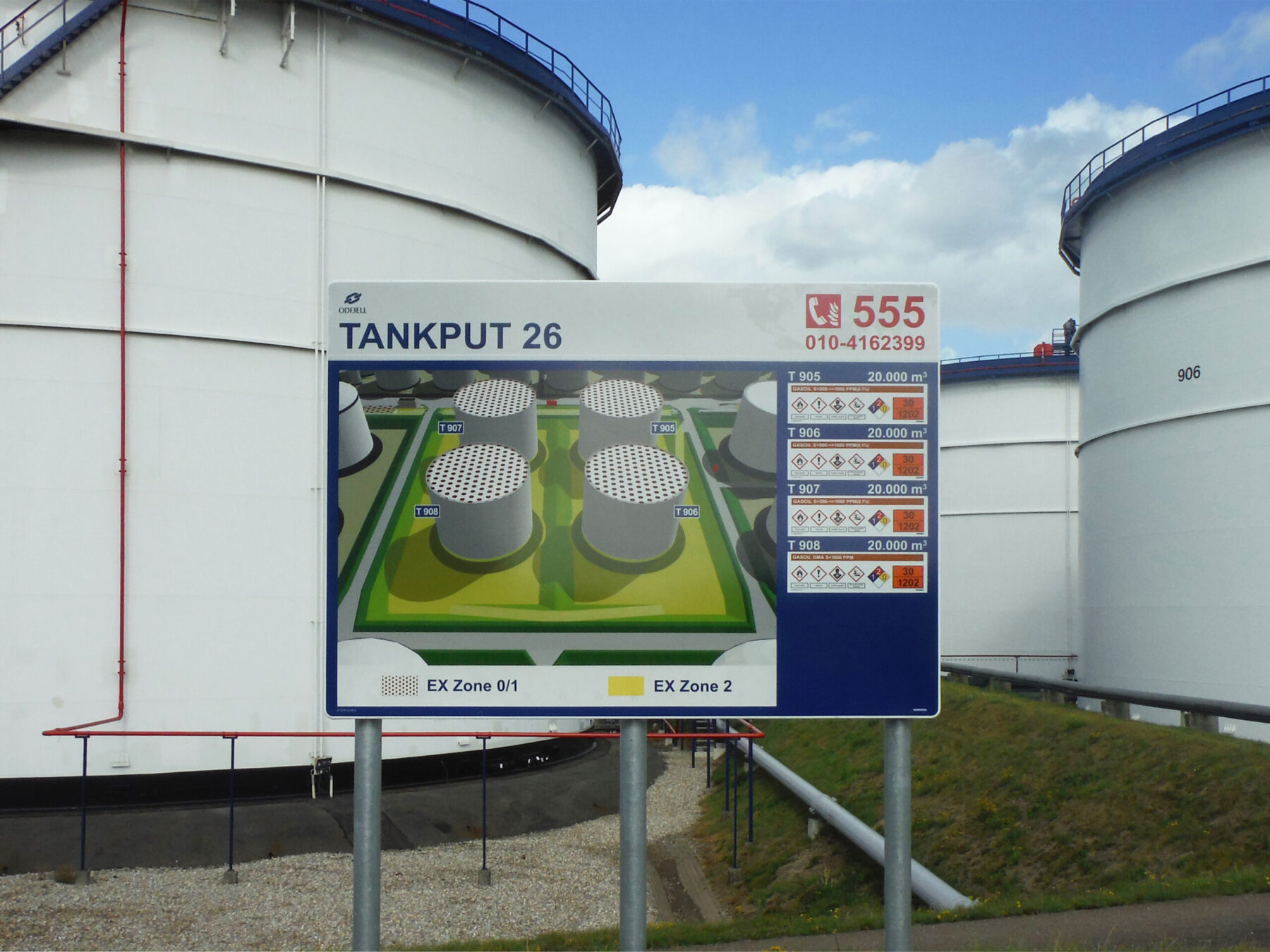

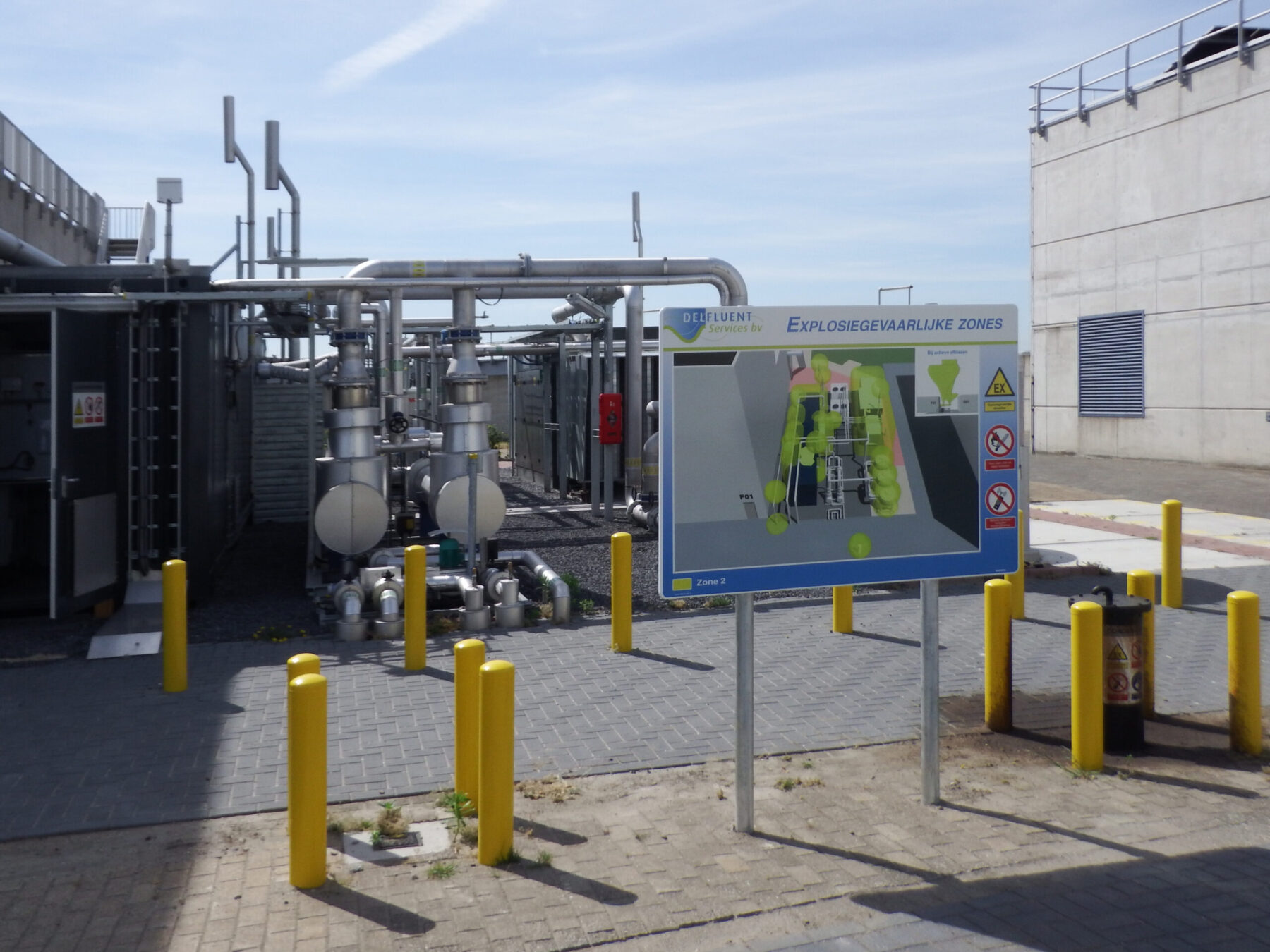

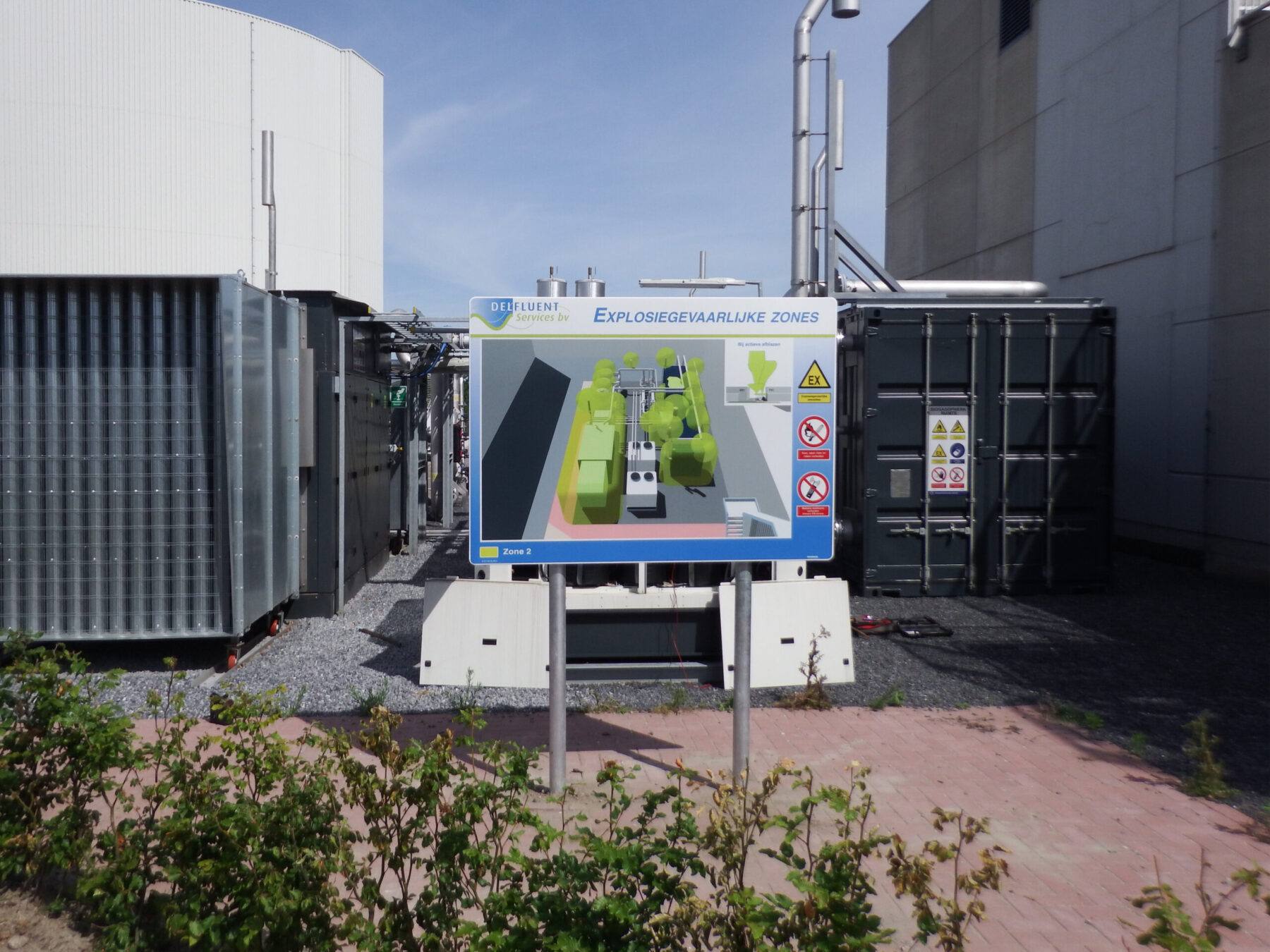

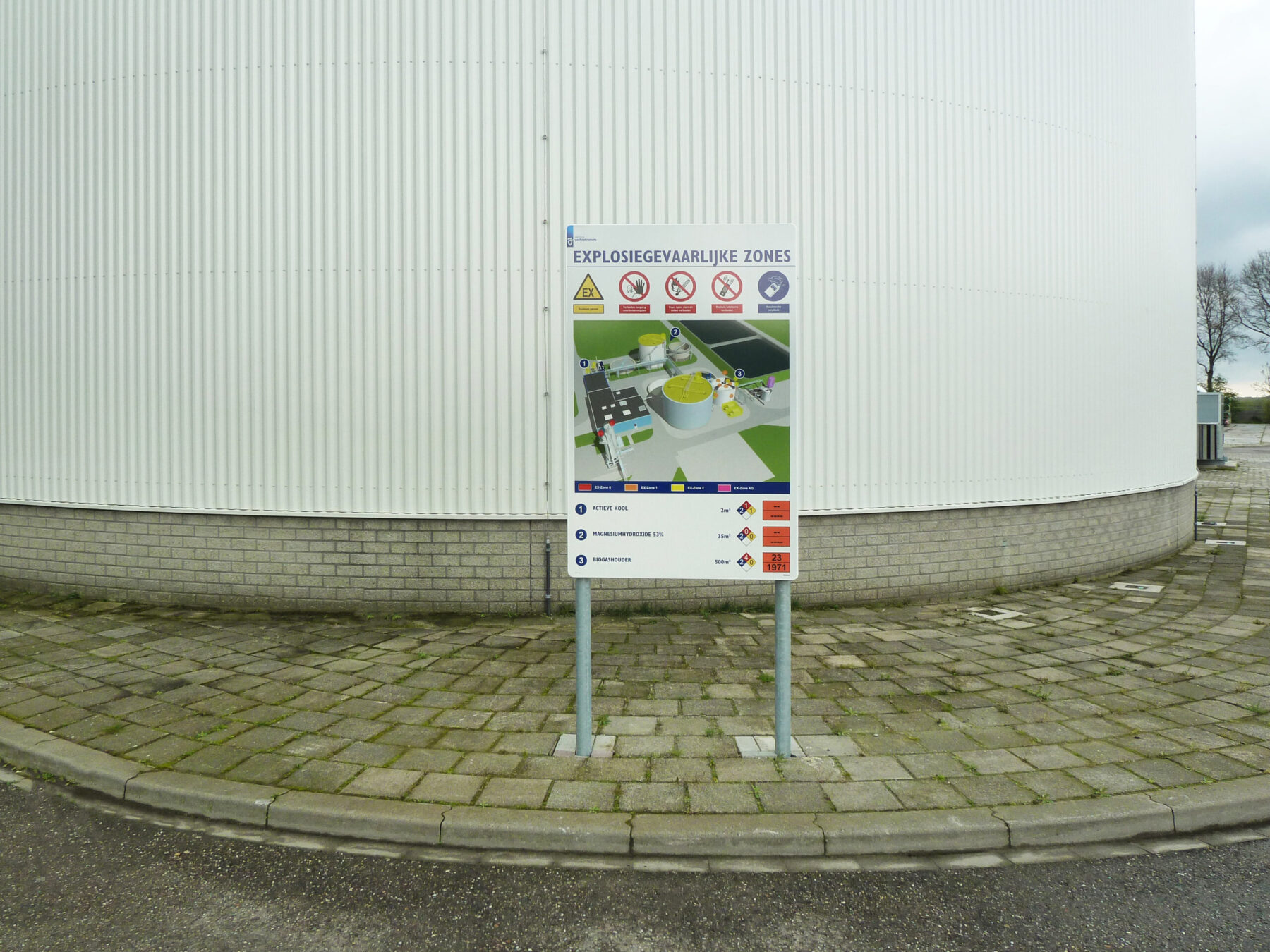

EX-Zone Eindruckstafeln

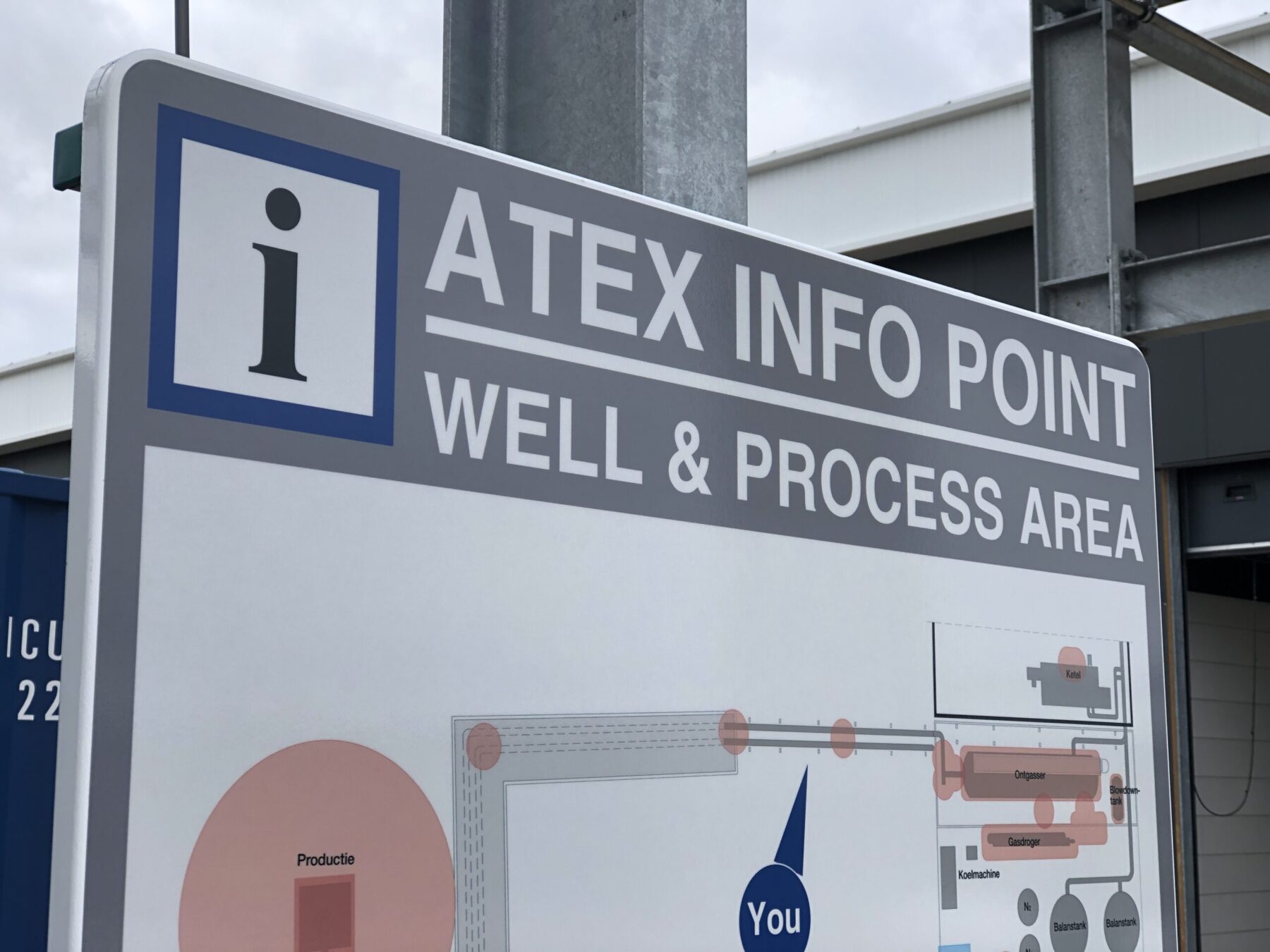

Für eine optimale Informationsvermittlung entwickeln wir praktische Informationstafeln mit grafischen Elementen, die die vorhandene(n) Gefahrenzone(n) zeigen. Durch eine verständliche und einfache Gestaltung wird die Botschaft optimal an die Zielgruppe vermittelt. Diese Schilder verdeutlichen die Situation vor Ort anhand von Zeichnungen, Fotos und Illustrationen. 2D- und 3D-Zeichnungen, Draufsichten von Situationen oder einfache grafische Darstellungen machen deutlich, wo sich die verschiedenen Gefahrenbereiche befinden. Dreidimensionale Zeichnungen und Fotos sind leichter zu “verstehen” und übersichtlicher als zweidimensionale Zeichnungen. Diese EX-Zonen-Eindruckschilder sind mit den gesetzlich vorgeschriebenen Sicherheitssymbolen nach 1999/92/EWG und ISO 7010 versehen.

Realisierung von EX-Zonen-Schildern

Die Stärke der Gefahrenbereichsbeschilderung liegt in der Kombination von geschickt platzierten Schildern mit klarer Verwendung von Sicherheitssymbolen, kombiniert mit Linien und Begrenzungen. Mit Hilfe eines Beschilderungsplans lässt sich dies in der Vorbereitungsphase strukturiert umsetzen.

Blomsma Signs & Safety führt komplette Projekte zur Beschilderung von EX-Zonen durch, beginnend mit einer Bestandsaufnahme, gefolgt von einem Entwurf und einem Beschilderungsplan sowie der Produktion und Montage vor Ort.

  • Beratung und Entwurf
  • Installation und Wartung
  • Beschilderungsplan
  • EX-Bereichsschilder / EX-Zonenschilder
  • 3D-Abdruck ATEX-Schilder
  • Absperrungen und Begrenzungen (Masten und Ketten)
  • Markierung von Straßenlinien
